¿Qué significa BIM para los ingenieros de detalle y fabricantes de acero?

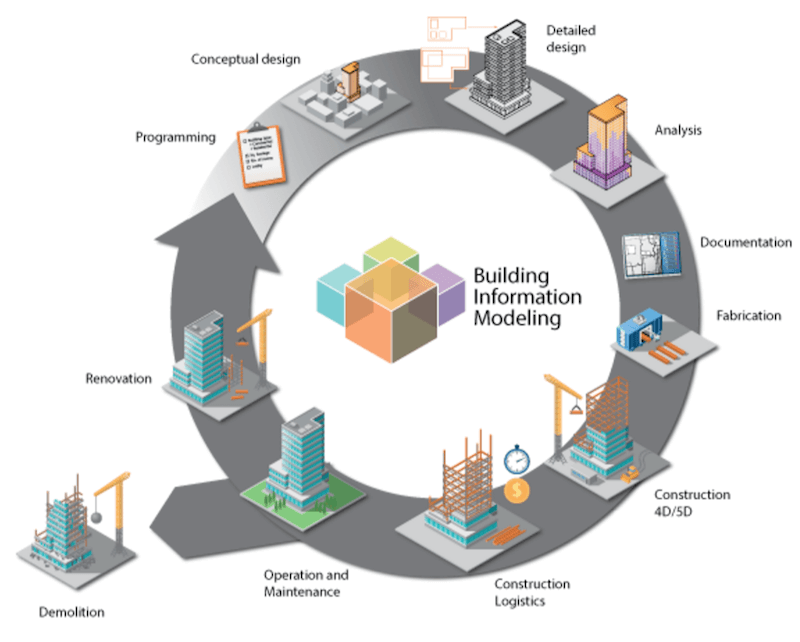

Leer másLa idea clave de BIM (Building Information Modeling) es tener toda la información relacionada con una instalación organizada en un modelo independiente de la aplicación. Idealmente, este modelo se inicia en la fase de concepción y se amplía durante cada fase de construcción y explotación de la instalación.
Aunque BIM se centra en un modelo 3D, no se limita a la geometría. Otras posibilidades son costes, información de mantenimiento, fabricantes, materiales, nombres, fechas y horas, números de posición y montaje, fases, revisiones, etc.
¿Por qué es tan importante el BIM?
La gestión de la información es clave para completar un proyecto a tiempo y dentro del presupuesto. Sin embargo, es la información la que plantea un problema recurrente en el sector de la construcción. A lo largo de todas las fases de un proyecto, diferentes herramientas y equipos generan una amplia variedad de tipos de documentos diferentes, y en cada fase los datos se reelaboran manualmente para adaptarlos a la tarea en cuestión. Los retos incluyen formatos de archivo incompatibles, conversiones 2D/3D, problemas de comunicación, transparencia limitada y mucho más. El resultado son más errores e ineficiencias que, en última instancia, aumentan los costes y provocan retrasos.
En lugar de mover y modificar los datos a lo largo del proceso, la metodología BIM propone que todos los equipos trabajen con los mismos datos de principio a fin, independientemente del software BIM que se utilice. Esto no sólo facilita la comunicación y la colaboración, sino que permite que la información fluya entre las distintas herramientas utilizadas por el sector de la construcción.
¿Cuáles son las principales ventajas de BIM?
Aunque el esfuerzo inicial para crear un modelo BIM puede ser un poco mayor, hay beneficios en cada fase de un proyecto de construcción. Incluso en la fase de concepción y diseño, el aspecto 3D puede ayudar a la visualización y la comunicación con el cliente. Las diferentes variaciones pueden explorarse de forma más eficiente, e incluso en esta fase temprana el cliente tendrá una mayor comprensión de cuál será el resultado final.
Esta mejor comprensión también contribuirá a una mejor toma de decisiones desde el principio, lo que ayuda a que el proyecto avance sin problemas.
El modelo resultante es una excelente herramienta de comunicación entre áreas ya sean internas o para contratistas externos. Además de la reutilización de datos y la comprobación visual, el modelo BIM puede utilizarse para la detección de colisiones en fases tempranas cuando se combinan datos de distintas aplicaciones.
El modelo de datos enriquecidos es también una base excelente para mejorar la estimación de costes para la fijación de precios, la licitación o la planificación.
La comunicación basada en modelos mejora la colaboración y da lugar a menos fricciones y errores. Como algunos tipos de errores se evitan y otros se detectan antes, se necesitarán menos cambios y revisiones. Se puede acceder al mismo modelo BIM 3D sobre el terreno -mediante tableta o computadora portátil-, lo que elimina todas las dudas en caso de que surja algún problema.
Todo ello se traduce en mejores estimaciones de plazos y costos, una finalización más rápida del proyecto, entregas más rápidas y mejores relaciones comerciales.
¿Qué significa BIM para los ingenieros de detalle de acero?
En la actualidad, el BIM se está convirtiendo cada vez más en un requisito para muchos trabajos. No sólo las empresas se están dando cuenta de sus ventajas, sino que algunos gobiernos han impuesto el uso de BIM en proyectos públicos para acelerar su adopción. Es aconsejable planificar en consecuencia para seguir siendo competitivos en el futuro. Incorporarse antes le ayudará a conseguir más trabajos y a terminarlos de forma más eficiente.
Los modeladores estructurales que aún trabajen en 2D o utilicen una aplicación de modelado 3D generalizada (sin información BIM) tendrán una curva de aprendizaje más pronunciada porque cambiar a una solución de detallado de acero en 3D es un requisito, pero también son los que más tienen que ganar. Una aplicación especializada de detallado de acero puede ahorrar mucho tiempo y dinero con respecto a los métodos manuales.
Para los modeladores que ya utilizan software especializado de detallado de acero en 3D, cambiar a una mentalidad BIM no será difícil. La mayoría de los programas modernos de detallado de acero en 3D ya disponen de todos los datos BIM necesarios en un formato de archivo propio, y deberían admitir la importación/exportación IFC para que el trabajo del detallista pueda integrarse con el resto de los datos. También existen herramientas gratuitas que ayudan a combinar, visualizar, comprobar y gestionar los modelos BIM.
Podrá utilizar datos BIM de Revit Structure y de la mayoría de los programas de análisis estructural y, una vez detallado, el modelo servirá para detectar colisiones con objetos de HVAC, tuberías y mecánica, entre otros.
El LOD del detallado del acero

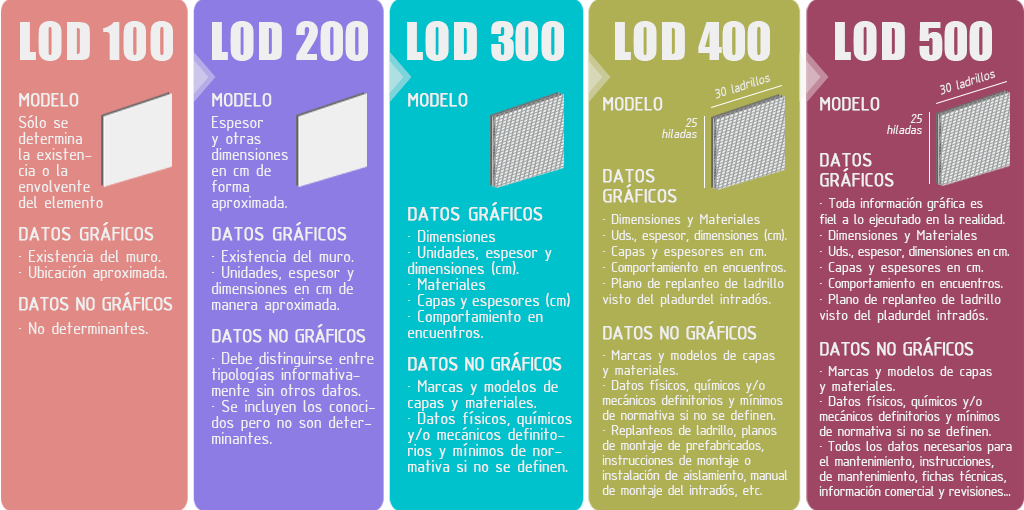

Cuando te inicies en el BIM oirás hablar del LOD (Level Of Development). LOD describe la cantidad de información de un modelo BIM. Va del LOD100 al LOD500.
Los modeladores de acero trabajan casi al nivel final de desarrollo: LOD 400. Esto significa que el modelo de acero estructural está completamente especificado hasta los tornillos y tuercas, y está listo para la fabricación y la construcción. Es sólo una cuestión de terminología: los detallistas llevan mucho tiempo documentando a este nivel. Ahora este trabajo se define y almacena como LOD400 dentro del modelo BIM. El siguiente nivel, LOD500, se utiliza durante y después de la construcción, y especifica datos sobre el estado del proyecto una vez construido.
